以下是关于
第三代精益管倾斜机构的设计要点总结：
一、核心结构设计
管材选择
采用直径28mm或43mm的铝合金精益管（壁厚1.7-2.3mm），通过阳极氧化处理实现防腐防锈，轻量化且承重能力强。
倾斜机构实现方式
铰链连接：使用铝合金专用90°铰链接头实现可调角度（0-45°），搭配带锁紧功能的旋转组件固定倾斜位。
气动/配重控制：可选配气缸或拉力平衡器（如弹簧机构）实现自动角度调节，适用于送料、卸料场景。
二、关键配件选型
连接件：优先选择压铸铝材质的十字接头、T型接头，确保结构刚性。
底座加固：底部增加三角形支撑架或配重脚杯，防止倾斜时侧翻。
防滑处理：接触面加装橡胶垫或流利条，避免物料滑动。
三、设计注意事项
负载校验：根据倾斜角度计算力矩，若承重＞50kg需选用43mm直径管材或增加加强肋。
模块化扩展：预留标准接口，便于后续加装传感器或传送带。
人机工程：倾斜面角度建议15°-30°，符合操作舒适度要求。

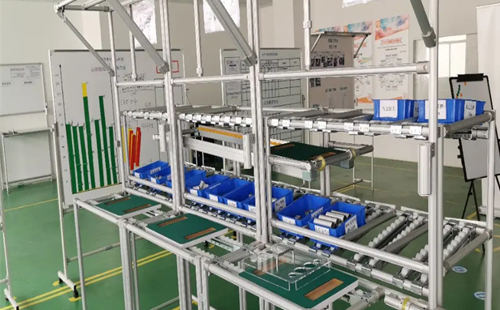

应用案例：某生产线送料机构采用28mm铝管搭建，通过铰链接头实现30°倾斜，配合拉力平衡器实现物料箱自动下滑，实测单点承重达40kg。
